Graphen-Photodetektoren brechen Geschwindigkeitsrekord

Die Grenzen der Datenübertragungsraten sind noch lange nicht erreicht, wie Forscher_innen der TU Wien in Zusammenarbeit mit der AMO GmbH in Deutschland zeigen konnten. Es gelang den weltweit schnellsten Graphen-basierten Photodetektor mit einer Bandbreite von mehr als 65 GHz zu entwickeln.

Porträtfoto im Labor

© TU Wien

1 von 2 Bildern oder Videos

Dipl.-Ing. Simone Schuler

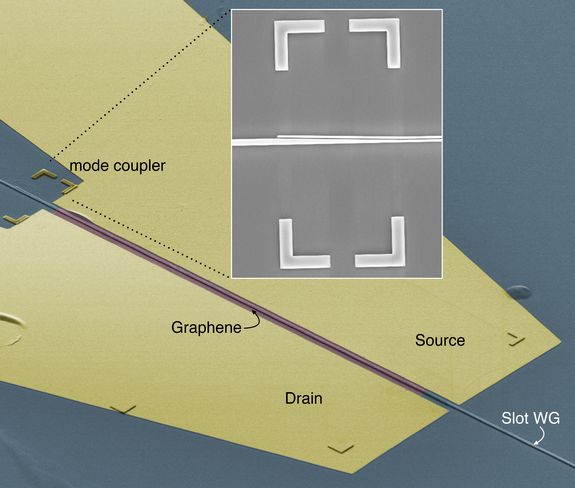

Das Licht wird von einem Streifenwellenleiter über einen Modenkoppler in den Schlitzwellenleiter, auf dem die Graphenschicht liegt, eingekoppelt. Das in der Graphenschicht erzeugte elektrische Signal wird an den beiden Kontakten gemessen.

1 von 2 Bildern oder Videos

Das Licht wird von einem Streifenwellenleiter über einen Modenkoppler in den Schlitzwellenleiter, auf dem die Graphenschicht liegt, eingekoppelt. Das in der Graphenschicht erzeugte elektrische Signal wird an den beiden Kontakten gemessen.

Datenkommunikation der nächsten Generation

Da die Menge an Daten stetig steigt, sind neue Konzepte für die Datenübertragung gefragt. Derzeit beruhen moderne Kommunikationssysteme auf der Übertragung von Daten mittels Glasfasern. Zur Datenverarbeitung hingegen werden Computerchips verwendet, die elektrisch funktionieren. Die Schnittstelle zwischen diesen beiden Welten bilden Photodetektoren, die das optische Signal in ein elektrisches umwandeln. Die Anforderungen an solche Detektoren sind hoch: Sie müssen eine hohe Geschwindigkeit aufweisen, dabei aber auch klein, kompakt und möglichst einfach integrierbar sein. Gegenwärtig basieren Übertragungssysteme auf Materialien wie Germanium oder Indiumphosphid, die jedoch nur schwer in die klassische Siliziumtechnologie integriert werden können. Zusätzlich kommen sie durch ihre physikalischen Eigenschaften nun auch schon an die Grenzen ihrer Leistungsfähigkeit.

Einzigartiges Material

Graphen, Kohlenstoff in zweidimensionaler Form, besitzt außergewöhnliche Eigenschaften, die das Material zu einem idealen Kandidaten zur Detektion von Licht machen. Graphen weist ein extrem breitbandiges Absorptionsspektrum auf, das heißt, es kann alle Wellenlängen detektieren. Im Vergleich dazu kann beispielsweise Germanium nur bestimmte Wellenlängen absorbieren und ist dadurch in der Anwendung eingeschränkt. Graphen zeichnet sich besonders dadurch aus, dass die Umwandlung von Licht in ein elektrisches Signal bemerkenswert schnell vonstatten geht. Zusätzlich erlaubt die zweidimensionale Struktur eine problemlose Integration in die bestehende Siliziumtechnologie.

Und es geht noch schneller

Aus der Forschung ist bereits bekannt, dass Graphen das Material der Wahl für integrierte Detektoren ist. Forscher_innen der TU Wien haben nun in Zusammenarbeit mit der AMO GmbH ein neues Detektorkonzept entwickelt, das alle Rekorde bricht. Der Detektor basiert auf einer speziellen Wellenleiterstruktur: Das Licht wird in zwei Silizium Streifen geführt, die durch eine Aussparung getrennt sind. Über dieser Wellenleiterstruktur ist eine Graphenschicht platziert, die elektrisch kontaktiert ist. Der Wellenleiter wird sowohl dazu benutzt das Licht einzukoppeln als auch über Elektroden die elektrischen Eigenschaften der Graphenschicht zu steuern. Das absorbierte Licht erzeugt eine Spannung in der Graphenschicht auf Grund des photothermolektrischen Effekts, die an den Kontakten gemessen werden kann. Dieses Konzept erlaubt es, die Sensitivität elektrisch zu steuern, ohne die Geschwindigkeit des Detektors zu beeinflussen. Der Detektor besitzt eine Bandbreite von 65 GHz und ermöglicht eine Datenrate von mindestens 100 Gbit/s. "Die gemessene Bandbreite des Detektors ist durch den Messaufbau limitiert. Dies zeigt uns, dass es noch Luft nach oben gibt", erklärt Simone Schuler vom Institut für Photonik der TU Wien.

Originalpublikation: Controlled Generation of p–n Junction in a Waveguide Integrated Graphene Photodetector.
NanoLetters 2016, 16, 7107-7112 | DOI: 10.1021/acs.nanolett.6b03374, öffnet eine externe URL in einem neuen Fenster

Webtipp: Graphene Flagship, öffnet eine externe URL in einem neuen Fenster

Bilderdownload, öffnet eine externe URL in einem neuen Fenster
