 VORSICHT |
|
Fassen Sie den Finisher während dieser in Betrieb ist, nicht an. Andernfalls besteht die Gefahr einer Verletzung und der Beschädigung des Finishers.
Legen Sie beim Entfernen von Papier aus dem Finisher Ihre Hände nicht auf das Ausgabefach des Finishers. Das Fach kann sich nach oben bewegen und Ihre Hände einklemmen.
 Wenn ein Finisher angeschlossen ist, bringen Sie Ihre Hände nicht in den Bereich im Fach, in dem geheftet wird (in der Nähe der Walzen), da Sie sich dabei verletzen können.
 |
|
WICHTIG
|
|
Legen Sie keine anderen Gegenstände als das Papier in die Fächer des Finishers, da die Fächer dadurch beschädigt werden können.
Legen Sie keine Gegenstände unter die Fächer des Finishers, da die Fächer dadurch beschädigt werden können.
 Da die Fächer des Finishers sich während des Kopier-/Druckvorgangs bewegen, dürfen keine Gegenstände unter den Fächern abgelegt werden, da die Fächer dadurch beschädigt werden können.
Zum Anbringen des Finisher M1 oder Broschüren Finisher M1, ist die Buffer Pass Unit K1 erforderlich.
|
 |
 |
|
Broschüren Finisher M1 und Buffer Pass Unit K1
|
Finisher M1
|
|
1.
|
Obere Abdeckung des Finishers
Öffnen Sie diese Abdeckung zum Entfernen von gestautem Papier.
|
|
2.
|
Buffer Pass Unit K1
Öffnen Sie diese Abdeckung zum Entfernen von gestautem Papier.
|
|
3.
|
Vordere Abdeckung des Zusatzprodukts Finisher M1
Öffnen Sie diese Abdeckung, um das Heftklammernmagazin in der Heftklammerneinheit auszutauschen oder einen Heftklammerstau zu entfernen.
|
|
4.
|
Vordere Abdeckung des Zusatzprodukts Broschüren Finisher M1
Öffnen Sie diese Abdeckung, um in der Heftklammerneinheit bzw. der Sattelheftungseinheit das Heftklammernmagazin auszutauschen oder einen Papierstau bzw. einen Heftklammerstau zu entfernen.
|
|
5.
|
Broschürenfach des Zusatzprodukts Broschüren Finisher M1
In diesem Fach werden die Drucke mit Sattelheftung ausgegeben. |
|
6.
|
Broschürenfachführung des Broschüren Finisher M1
Stellen Sie diese Führung auf die Größe des Ausgabepapiers ein. |
|
7.
|
Unteres Ausgabefach
Drucke werden in dieses Fach ausgegeben. Sie können diesem Fach in der Fachzuweisung die Ausgabe von Drucken zuweisen, bei denen bestimmte Funktionen verwendet werden. (Vgl. Abschnitt "Definieren der Fachfunktionen".) |
|
8.
|
Oberes Ausgabefach
Drucke werden in dieses Fach ausgegeben. Sie können diesem Fach in der Fachzuweisung die Ausgabe von Drucken zuweisen, bei denen bestimmte Funktionen verwendet werden. (Vgl. Abschnitt "Definieren der Fachfunktionen".)
|
|
Eckenheftbereich
|
Doppelheftbereich
|
|
 |
|
 |
|
*1 Oben links
*2 Oben rechts
*3 Unten rechts
*4 Unten links
|
*1 Linke Seite
*2 Rechte Seite
|
|
Eckenheftbereich
|
Doppelheftbereich
|
|
 |
|
 |
|
*1 Oben rechts
*2 Oben links *3 Unten links *4 Unten rechts |
*1 Rechte Seite
*2 Linke Seite |
: Verfügbar|
Papierformat
|
Fach A
|
Fach B
|
Fach C
|
Broschürenfach
|
|
|
305 x 457 mm
|
|
|
|
|
|
|
SRA3
|
|
|
|
-
|
|
|
A3
|
|
|
|
|
|
|
A4
|
|
|
|
-
|
|
|
A4R
|
|
|
|
|
|
|
A5
|
|
|
|
-
|
|
|
A5R
|
|
|
|
-
|
|
|
Briefumschlag*1
|
Nr. 10 (COM10)
|
|
|
|
-
|
|
Monarch
|
|
|
|
-
|
|
|
DL
|
|
|
|
-
|
|
|
ISO-C5
|
|
|
|
-
|
|
|
Nagagata 3
|
|
|
|
-
|
|
|
Yougatanaga 3
|
|
|
|
-
|
|
|
Kakugata 2*2
|
|
|
|
-
|
|
|
Anwenderdefiniertes Format
|
99 mm x 139,7 mm bis 320 mm x 457,2 mm
|
|
|
|
-
|
|
WICHTIG
|
|
Wenn die Broschürenfachführung nicht auf die Größe des Ausgabepapiers eingestellt ist, kann es zu einem Papierstau kommen.
Sie können Blätter in folgenden Formaten heften: A3, A4, A4R
Briefumschläge, OHP-Folien, Pauspapier und Etiketten können nicht geheftet werden.
Sie können für Blätter in folgenden Formaten eine Sattelheftung ausführen: 305 x 457 mm, A3, A4R
Sie können für Blätter in folgenden Formaten einen Broschürenfalz ausführen: 305 x 457 mm, A3, A4R
OHP-Folien, Pauspapier, Etiketten und vorgelochtes Papier können nicht mit Broschürenfalz bearbeitet werden.
Die Umlenkeinheit 3-Fach C1 ist erforderlich, um den Finisher M1/Broschüren Finisher M1 an der Haupteinheit anzuschließen.
|
|
HINWEIS
|
||||
|
Nähere Informationen zur Wartung des Finishers, wie z. B. zum Ersetzen von Heftklammern, finden Sie im Abschnitt "Wartung". Nähere Informationen zum Entfernen von Papier- oder Heftklammerstaus finden Sie im Abschnitt "Problemlösung".
Wenn die Funktion <Sortieren> oder <Gruppieren> aktiv ist, bewegen sich die Ausgabefächer nach unten, wenn der ausgegebene Papierstapel größer wird. Wenn ein Ausgabefach seine maximale Stapelhöhe erreicht hat, werden nachfolgende Drucke in das nächste verfügbare Fach ausgegeben. Wenn alle verfügbaren Fächer ihre maximale Stapelhöhe erreicht haben, wird der Druckvorgang vorübergehend unterbrochen. Entfernen Sie alle Ausgaben aus den Fächern. Die Fächer bewegen sich nach oben und der Druck wird fortgesetzt.
Durch Berühren der Taste [Versatz] werden die einzelnen Drucksätze abwechselnd um ca. 30 mm nach vorne und hinten versetzt im Ausgabefach ausgegeben, wenn eine der Funktionen <Sortieren> oder <Gruppieren> aktiv ist.
Wenn die Funktion <Heften> aktiviert ist, bewegt sich das Ausgabefach automatisch nach unten, wenn der ausgegebene Papierstapel größer wird. Wenn das Ausgabefach seine maximale Stapelhöhe erreicht hat, wird der Druck- und Heftvorgang vorübergehend unterbrochen. Entfernen Sie alle Ausgaben aus dem Fach. Der Druck -und Heftvorgang wird fortgesetzt.
Entfernen Sie, wenn die Funktion <Heften> aktiviert ist, den Papierstapel nicht während des Druckauftrags aus dem Ausgabefach. Entfernen Sie den Papierstapel, wenn der Vorgang abgeschlossen ist.
Die maximale Heftsatzgröße beträgt:
A4: 50 Blatt Papier (64 bis 82 g/m2), 30 Blatt Papier (83 bis 105 g/m2), 2 Blatt Papier (106 bis 220 g/m2)
A3 und A4R: 30 Blatt Papier (64 bis 82 g/m2), 20 Blatt Papier (83 bis 105 g/m2), 2 Blatt Papier (106 bis 220 g/m2)
Wenn fast alle Heftklammern verbraucht sind, stoppt das System beim Heften und die Meldung <Heftklammern in die Hefteinheit laden.> erscheint. Um fortzufahren, tauschen Sie das Heftklammernmagazin aus. (Vgl. Abschnitt "Wartung".)

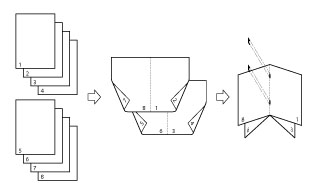

Die Funktion <Sattelheftung> ist nur bei installiertem Broschüren Finisher M1 verfügbar.
Die maximale Anzahl von Blättern, einschließlich Deckblättern, die mit Sattelheftung geheftet werden können, beträgt:
11 bis 16 Blatt Papier (64 bis 82 g/m2)
6 bis 10 Blatt Papier (83 bis 105 g/m2)
1 bis 5 Blatt Papier (106 bis 120 g/m2)
Die Genauigkeit der in der Sattelheftung erstellten Falze kann variieren, abhängig von dem verwendeten Papiertyp und der Anzahl der Blätter
Stellen Sie sicher, dass die Broschürenfachführung auf die Größe des Ausgabepapiers eingestellt wird, bevor der Druckvorgang mit Sattelheftung gestartet wird, wie im Folgenden dargestellt.
Die Funktion <Broschürenfalz> ist nur bei installiertem Broschüren Finisher M1 verfügbar.
Das Papier erhält Blatt für Blatt einen Broschürenfalz und wird dann ausgegeben.
|
