Die aufblasbare Brücke

Mit einer neuen, an der TU Wien entwickelten Baumethode hat die ÖBB-Infrastruktur AG nun eine Wildbrücke an der zukünftigen Koralmbahn errichtet. Statt stützender Gerüste kam ein Luftkissen zum Einsatz.

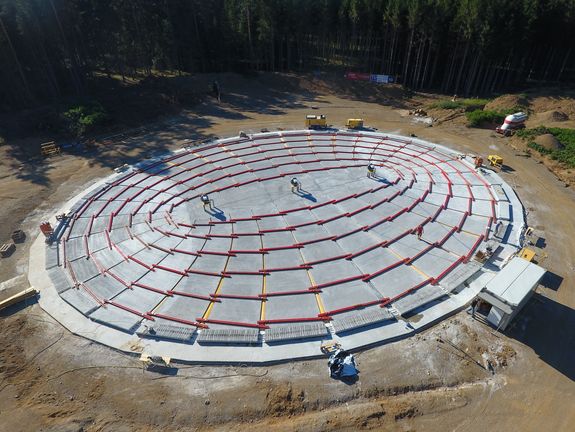

Es beginnt mit einer ebenen Betonfläche

1 von 4 Bildern oder Videos

Es beginnt mit einer ebenen Betonfläche

Es beginnt mit einer ebenen Betonfläche

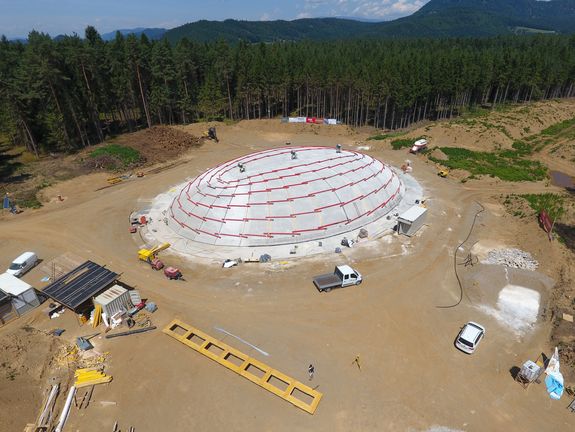

Durch Aufblasen eines Luftkissens wird der Beton angehoben und gewölbt.

1 von 4 Bildern oder Videos

Durch Aufblasen eines Luftkissens wird der Beton angehoben und gewölbt.

Durch Aufblasen eines Luftkissens wird der Beton angehoben und gewölbt.

Die Kuppelkonstruktion bei Nacht

1 von 4 Bildern oder Videos

Die Kuppelkonstruktion bei Nacht

Die Kuppelkonstruktion bei Nacht

Eine weitere Schicht oben verstärkt die Konstruktion

1 von 4 Bildern oder Videos

Eine weitere Schicht oben verstärkt die Konstruktion

Eine weitere Schicht oben verstärkt die Konstruktion

Will man Brücken oder Kuppeln in gewöhnlicher Schalenbauweise errichten, dann muss man normalerweise ein teures Gerüst aufstellen. An der TU Wien wurde nun allerdings eine deutlich ressourcenschonendere und billigere Bautechnik entwickelt: Der Beton wird während des Bauprozesses nicht von einer Stützkonstruktion getragen, sondern von einem Luftkissen, das langsam aufgeblasen wird.

Erste Großversuche fanden bereits vor drei Jahren auf einem Testgelände der TU Wien statt, nun wurde die neue Methode erstmals in der Praxis eingesetzt. Die ÖBB-Infrastruktur AG wandte mit TU-Unterstützung das Bauverfahren erfolgreich an, um eine Wildbrücke über einen neugebauten Streckenabschnitt der Koralmbahn zu errichten.

Erst Platte, dann Kuppel, dann Brücke
Die Grundidee ist einfach: Wenn man eine Orangenschale regelmäßig einschneidet, kann man sie flach auf dem Tisch ausbreiten. Die an der TU Wien entwickelte „Pneumatic Forming of Hardened Concrete“ Baumethode funktioniert genau umgekehrt. Man beginnt mit einer ebenen Betonfläche, mit keilförmigen Aussparungen, die zu einer runden Kuppel wird. Unter der Betonplatte befindet sich ein riesengroßes Luftkissen aus Kunststoff, das langsam aufgeblasen wird, wenn der Beton ausgehärtet ist. Hydraulisch gespannte Stahlkabel sorgen dafür, dass der Beton während dieses Vorgangs die richtige Form annimmt.

„Der Aufblasvorgang dauerte ungefähr fünf Stunden, danach hatten wir eine längliche Betonkuppel mit einer Innenhöhe von 7.60m“, sagt Benjamin Kromoser vom Institut für Tragkonstruktionen der TU Wien. Er hat die Baumethode im Rahmen seiner Dissertation bei Prof. Johann Kollegger entwickelt und beim aktuellen Projekt eng mit den ÖBB zusammengearbeitet. Um aus der Kuppel eine Brücke zu machen, wurde die Betonschale dann an beiden Enden abgeschnitten und mit einem Torbogen-Abschluss versehen. Die neue Koralmbahnstrecke wird unter der Brücke hindurchgebaut, außen an der Betonkonstruktion wird noch Erde angeschüttet, sodass Tiere in Zukunft problemlos über die Brücke auf die andere Seite der Bahnstrecke gelangen können.

Energie, Geld und Ressourcen sparen
Die Methode hat große Vorteile, verglichen mit herkömmlichen Brückenbautechniken: „Man benötigt ein kleines bisschen mehr Beton, aber dafür 40% weniger Stahl“, erklärt Benjamin Kromoser. Außerdem ist unsere Methode energieeffizienter, 40% der anfallenden CO2-Äquivalente können eingespart werden, und insgesamt ist die TU-Methode auch noch deutlich billiger. „Der Preis wird noch weiter sinken, wenn Baufirmen mehr Erfahrung mit der neuen Technik haben. Wir rechnen damit, dass unsere Methode schließlich Einsparungen in der Größenordnung von 15-30% bringt“, sagt Kromoser.

Die Idee, eine Betonkonstruktion ohne Gerüst, sondern durch kontinuierliche Verformung zu errichten, hatte Prof. Johann Kollegger schon vor mehreren Jahren. Seither arbeitet er mit seinem Team daran, alle technischen Hürden auf dem Weg zur Anwendung Schritt für Schritt zu beseitigen.

Dass eine wissenschaftliche Entwicklung innerhalb weniger Jahre den Weg in die Anwendung findet, ist im Baubereich nicht unbedingt üblich. „Wir sind wirklich froh, dass die ÖBB den Mut hatte, ein innovatives Verfahren auszuprobieren. Für die weitere Verbreitung der Methode ist es sehr wichtig, dass nun ein echter Prototyp fertiggestellt werden konnte“, sagt Johann Kollegger. „Besonders freut uns auch, dass sich unsere Berechnungen über die Ressourceneffizienz der Methode als richtig herausgestellt haben. Manchmal werden solche Ideen nur auf akademischem Niveau ausgearbeitet – aber wenn man eine neue Methode dann tatsächlich in der Praxis anwendet, stößt man auf viele Details, die es noch zu optimieren gilt. Daher war es für uns so spannend, das Projekt wirklich bis zur Fertigstellung begleiten zu können.“, sagt Benjamin Kromoser.

Die innovative Wildbrücke ist im Kärntner Abschnitt der Koralmbahn, einem Schlüsselprojekt der neuen Südstrecke der ÖBB-Infrastruktur AG situiert. Nach der Fertigstellung der Konstruktion und der Geländemodellierung werden nun hier die Erdbauarbeiten fortgesetzt, bevor in weiterer Folge die bahntechnische Ausrüstung für die Hochleistungs-Eisenbahnstrecke installiert wird. <link https: www.tuwien.ac.at dle pr aktuelles downloads bruecke>
